Representacion en planta de vanas y aberturas

Se denomina vano una abertura ubicada en un muro. Su representación depende del tipo de vano y de la vista que se representa, tal como se detalla a continuación: Puertas: se dibujan abiertas indicando el sentido de apertura. Otras puertas se representan cerradas o se mi-abiertas (levadizas, corredizas, metálicas etc.).

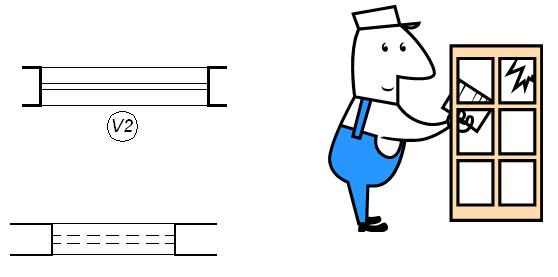

Ventanas: las ventanas bajas (hasta el alfeizar igual a la altura de la vista = 1.55 m) se dibujan con cuatro líneas paralelas de contorno visible. Las ventanas altas se representan con dos líneas paralelas de trazos cortos en la parte central y los bordes con líneas de muro con techo.

Representación de escaleras y rampas en Planta Escaleras: Pueden presentarse tres casos: 1 Inicio de la escalera 2 Escalera de un piso intermedio 3 Escalera final Los pasos se dibujan con línea continua delgada (trazo de 02, 03 mm) usualmente a la altura del séptimo paso, se coloca una o dos líneas de rotura larga si es en inicio de la escalera o la de un piso intermedio. Cuando es una escalera que comienza en el 2 do piso, se representa a partir del paso ocho y se dibuja con trazos cortos. Se representa la baranda (02,03mm) con dos líneas paralelas de contorno visible, se complementa con la enumeración de pasos y una flecha llamada línea de huella



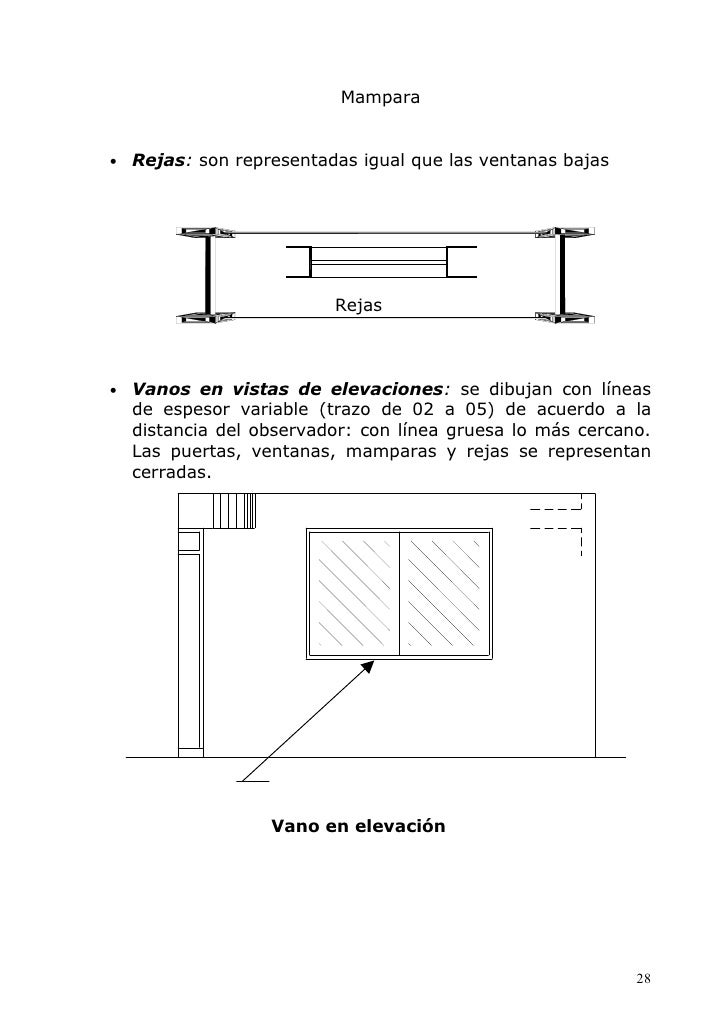

mamparas:Rampas: también se presentan tres casos: 1 Inicio de la rampa 2 Rampa de un piso intermedio o Final de rampa El inicio y final de la rampa se dibujan con líneas de contorno visible (trazo de 02,03mm) a la altura de 1 m se colocan una o dos líneas de rotura larga. Cuando se trata de una rampa que comienza en el piso representado se dibuja con línea delgada continua (02,03mm) y lo demás con línea de trazos cortos, la baranda se representa con dos líneas paralelas de contorno visible y se complementa con una flecha llamada línea de huella. Es importante la indicación de la pendiente respectiva.
